Arsitektur Komputer Von Neumann, Komputer Harvard, CISC & RISC, x86 & ARM

Arsitektur von Neumann

Arsitektur Von Neumann adalah arsitektur komputer yang menempatkan program (ROM=Read Only Memory) dan data (RAM=Random Access Memory) dalam peta memori yang sama. Arsitektur ini memiliki address dan data bus tunggal untuk mengalamati program (instruksi) dan data. Arsitektur von Neumann atau Mesin Von Neumann merupakan arsitektur yang diciptakan oleh John von Neumann pada tahun 1903-1957. Yang mana hampir semua komputer saat ini menggunakan Arsitektur buatan John Von Neumann. Arsitektur Von Neumann ini menggambarkan komputer dengan empat bagian utama yaitu:

· Unit Aritmatika dan Logis (ALU),

· unit kontrol (CU)

· memori, dan

· alat masukan I/O

Diagram blok hubungan antara komponen CPU:

Diagram Arsitektur Von Neumann

Cara kerja

1. 1. Komunikasi Antara Memori dan Unit Pengolahan

Komunikasi antara memori dan unit pengolahan terdiri dari dua register :

a. Alamat memori Register (MAR).

b. Memori data Register (MDR).

Untuk membaca,

a. The address of the location is put in MAR. Alamat lokasi diletakkan Maret

b. Memori diaktifkan untuk membaca.

c. Nilai ini dimasukkan ke dalam MDR oleh memori.

Untuk menulis,

a. Alamat lokasi diletakkan Maret

b. Data dimasukkan ke dalam MDR.

c. Tulis Aktifkan sinyal menegaskan.

d. Nilai dalam MDR ditulis ke lokasi yang ditentukan.

2. CPU

a. Hardware unit seperti ALU , register, memori, dll, yang dihubungkan bersama ke dalam jalur data-.

b. Aliran bit sekitar jalur data-dikendalikan oleh "gerbang" yang memungkinkan bit mengalir atau tidak mengalir (off) melalui jalur data-.

c. Instruksi biner (1 = on, 0 = off) yang mengontrol aliran yang disebut micro-instruksi.

Jalur data

3. Memori Operasi

Ada dua operasi kunci pada memori:

a. fetch( address ) nilai kembali tanpa mengubah nilai yang disimpan di alamat itu.

b. store( address, value ) menulis nilai baru ke dalam sel pada alamat yang diberikan.

· Memori jenis ini adalah acak-akses, yang berarti bahwa CPU dapat mengakses nilai dari array setiap saat (vs akses sekuensial, seperti pada tape).

· Memori seperti ini disebut RAM (random-access memory.)

· Beberapa memori non-volatile, atau read-only (ROM )

Keuntungan Model Arsitektur Von Neuman

a. fleksibilitas pengalamatan program dan data.

b. program selalu ada di ROM dan data selalu ada di RAM.

c. Arsitektur Von Neumann memungkinkan prosesor untuk menjalankan program yang ada didalam memori data (RAM).

Kelemahan Model Arsitektur Von Neumann

a. bus tunggalnya itu sendiri. Sehingga instruksi untuk mengakses program dan data harus dijalankan secara sekuensial dan tidak bisa dilakukan overlaping untuk menjalankan dua isntruksi yang berurutan.

b. bandwidth program harus sama dengan banwitdh data. Jika memori data adalah 8 bits maka program juga harus 8 bits.

c. prosesor Von Neumann membutuhkan jumlah clock CPI (Clock per Instruction) yang relatif lebih banyak sehingga eksekusi instruksi dapat menjadi relatif lebih lama.

Arsitektur Komputer Model Harvard

Arsitektur Harvard memiliki dua memori yang terpisah satu untuk program (ROM) dan satu untuk data (RAM), yang mana arsitektur ini merupkan kebalikkan dari arsitektur komputer model von nuemann, jika von neuman mengabungkan ROM dan RAM menjadi satu maka arsitektur harvard maka kedua memori tersebut dipisahkan.

Pada mikroprosesor yang berarsitektur Harvard, overlaping pada saat menjalankan instruksi bisa terjadi. Satu instruksi biasanya dieksekusi dengan urutan fetch (membaca instruksi ), decode (pengalamatan), read (membaca data), execute (eksekusi) dan write (penulisan data) jika perlu. Secara garis besar ada dua hal yang dilakukan prosesor yaitu fetching atau membaca perintah yang ada di memori program (ROM) dan kemudian diikuti oleh executing berupa read/write dari/ke memori data (RAM). Karena pengalamatan ROM dan RAM yang terpisah, ini memungkinkan CPU untuk melakukan overlaping pada saat menjalankan instruksi. Dengan cara ini dua instruksi yang beurutan dapat dijalankan pada saat yang hampir bersamaan. Yaitu, pada saat CPU melakukan tahap executing instruksi yang pertama, CPU sudah dapat menjalankan fetching instruksi yang ke-dua dan seterusnya. Ini yang disebut dengan sistem pipeline, sehingga program keseluruhan dapat dijalankan relatif lebih cepat.

Pada arsitektur Harvard, lebar bit memori program tidak mesti sama dengan lebar memori data. Misalnya pada keluarga PICXX dari Microchip, ada yang memiliki memori program dengan lebar 12,14 atau 16 bits, sedangkan lebar data-nya tetap 8 bits. Karena bandwith memori program yang besar (16 bits), opcode dan operand dapat dijadikan satu dalam satu word instruksi saja. Tujuannya adalah supaya instruksi dapat dilakukan dengan lebih singkat dan cepat.

Kedua hal di atas inilah yang membuat prosesor ber-arsitektur Harvard bisa memiliki CPI yang kecil. PICXX dari Microchip dikenal sebagai mikroprosesor yang memiliki 1 siklus mesin (machine cycle) untuk tiap instruksinya, kecuali instruksi percabangan.

Dari segi kapasitas memori, tentu arsitektur Harvard memberi keuntungan. Karena memori program dan data yang terpisah, maka kavling total memori program dan data dapat menjadi lebih banyak. Mikrokontroler 8bit Motorola 68HC05 memiliki peta memori 64K yang dipakai bersama oleh RAM dan ROM. Oleh sebab itu pengalamatan ROM dan RAM hanya dapat mencapai 64K dan tidak lebih. Sedangkan pada mikrokontroler Intel keluarga 80C51 misalnya, memori program (ROM) dan memori data (RAM) masing-masing bisa mencapai 64K.

Tetapi ada juga kekurangannya, arsitektur Harvard tidak memungkinkan untuk menempatkan data pada ROM. Kedengarannya aneh, tetapi arsitektur ini memang tidak memungkinkan untuk mengakses data yang ada di ROM. Namun hal ini bisa diatasi dengan cara membuat instruksi dan mekanisme khusus untuk pengalamatan data di ROM. Mikroprosesor yang memiliki instruksi seperti ini biasanya disebut ber-arsitektur Modified Harvard. Instruksi yang seperti ini dapat ditemukan pada keluarga MCS-51 termasuk Intel 80C51, P87CLXX dari Philips dan Atmel AT89LSXX

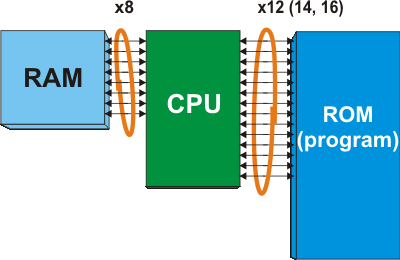

DIAGRAM BLOK ARSITEKTUR HARDVARD

Diagram Arsitektur Komputer Model Harvard

Kelebihan Arsitektur Komputer Model Harvard

a. bandwidth program tidak mesti sama dengan bandwidth data

b. opcode dan operand dapat dijadikan dalam satu word instruksi saja

c. instruksi dapat dilakukan dengan lebih singkat dan cepat

d. memori program dan data yang terpisah, maka kavling total memori program dan data dapat menjadi lebih banyak.

Kekurangan Arsitektur Komputer Model Harvard

a. arsitektur Harvard tidak memungkinkan untuk menempatkan data pada ROM.

b. arsitektur in tidak memungkinkan untuk mengakses data yang ada di ROM

CISC & RISC

Pada saat ini ada dua konsep populer yang berhubungan dengan desain CPU dan set instruksi:

1. Complex Instruction Set Computing (CISC).

2. Reduce Instruction Set Computing (RISC).

Semua sistem yang lama (komputer mainframe, komputer mini atau komputer mikro) relatif mempunyai sistem CISC. Walaupun sistem sekarang terdiri atas kedua jenis tersebut. Sistem RISCsaat ini lebih populer karena tingkat kerjanya, dibandingkan dengan sistem CISC. Namun karena biayanya tinggi, sistem RISC hanya digunakan ketika diperlukan kecepatan khusus, keandalan dan sebagainya.

CISC (Complex Instruction-Set Computer)

Complex Instruction Set Computer (CISC) adalah sebuah arsitektur dari set instruksi dimana setiap instruksi akan menjalankan beberapa operasi tingkat rendah, seperti pengambilan dari memory, operasi aritmetika, dan penyimpanan ke dalam memory, semuanya sekaligus hanya di dalam sebuah instruksi. Tujuan utama dari arsitektur CISC adalah melaksanakan suatu perintah cukup dengan beberapa baris bahasa mesin sedikit mungkin. Hal ini bisa tercapai dengan cara membuat perangkat keras prosesor mampu memahami dan menjalankan beberapa rangkaian operasi. Untuk tujuan contoh kita kali ini, sebuah prosesor CISC sudah dilengkapi dengan sebuah instruksi khusus, yang kita beri nama MULT. Saat dijalankan, instruksi akan membaca dua nilai dan menyimpannya ke 2 register yag berbeda, melakukan perkalian operan di unit eksekusi dan kemudian mengambalikan lagi hasilnya ke register yang benar.

Karakteristik CISC yg "sarat informasi" ini memberikan keuntungan di mana ukuran program-program yang dihasilkan akan menjadi relatif lebih kecil, dan penggunaan memory akan semakin berkurang. Karena CISC inilah biaya pembuatan komputer pada saat itu (tahun 1960) menjadi jauh lebih hemat. Memang setelah itu banyak desain yang memberikan hasil yang lebih baik dengan biaya yang lebih rendah, dan juga mengakibatkan pemrograman level tinggi menjadi lebih sederhana, tetapi pada kenyataannya tidaklah selalu demikian.

Contoh-contoh prosesor CISC adalah : System/360, VAX, PDP-11, varian Motorola 68000 , dan CPU AMD dan Intel x86.

CISC mempunyai karakteristrik :

1. Instruksi berukuran tunggal

2. Ukuran yang umum adalah 4 byte.

3. Jumlah mode pengalamatan data yang sedikit, biasanya kurang dari lima buah.

4. Tidak terdapat pengalamatan tak langsung.

5. Tidak terdapat operasi yang menggabungkan operasi load/store dengan operasi aritmetika (misalnya, penambahan dari memori, penambahan ke memori).

RISC (Reduce Instruction Set Computer)

RISC Reduced Instruction Set Computingatau "Komputasi set instruksi yang disederhanakan. Merupakan sebuah arsitektur komputer atau arsitektur komputasi modern dengan instruksi-instruksi dan jenis eksekusi yang paling sederhana. Biasanya digunakan pada komputer berkinerja tinggi seperti komputer vektor.

Bahasa pemprograman memungkinkan programmer dapat mengekspresikan algoritma lebih singkat, lebih memperhatikan rincian, dan mendukung penggunaan pemprograman terstruktur, tetapi ternyata muncul masalah lain yaitu semantic gap, yaitu perbedaan antara operasi-operasi yang disediakan oleh HLL dengan yang disediakan oleh arsitektur komputer, ini ditandai dengan ketidakefisienan eksekusi, program mesin yang berukuran besar,dan kompleksitas kompiler.

Set-set instruksi yang kompleks tersebut dimaksudkan untuk :

1. Memudahkan pekerjaan kompiler

2. Meningkatkan efisiensie ksekusi, karena operasi yang kompleks dapat diimplementasikan didalam mikrokode.

3. Memberikan dukungan bagi HLL yang lebih kompleks dan canggih.

RISC mempunyai karakteristik :

1. One cycle execution time : satu putaran eksekusi.

2. Prosessor RISC mempunyai CPI (clock per instruction) atau waktu per instruksi untuk setiap putaran. Hal ini dimaksud untuk mengoptimalkan setiap instruksi pada CPU.

3. Pipelining adalah sebuah teknik yang memungkinkan dapat melakukan eksekusi secara simultan. Sehingga proses instruksi lebih efiisien

4. Large number of registers: Jumlah register yang sangat banyak

5. RISC didesain dimaksudkan untuk dapat menampung jumlah register yang sangat banyak untuk mengantisipasi agar tidak terjadi interaksi yang berlebih dengan memory.

6. Rangkaian instruksi built-in pada processor yang terdiri dari perintah-perintah yang lebih ringkas dibandingkan dengan CISC.

7. RISC memiliki keunggulan dalam hal kecepatannya sehingga banyak digunakan untuk aplikasi-aplikasi yang memerlukan kalkulasi secara intensif.

Ø Perbandingan antara RISC dengan CISC

Cara sederhana untuk melihat kekurangan dan kelebihan dari CISC dan RISC adalah dengan membandingkannya secara langsung. Pada tahap perbandingan ini dicoba dengan menghitung perkalian dua bilangan dalam memori. Memori tersebut terbagi menjadi beberapa lokasi yang diberi nomor 1(baris): 1 (kolom) hingga 6:4. Unit eksekusi bertanggung-jawab untuk semua operasi komputasi. Namun, unit eksekusi hanya beroperasi untuk data yang sudah disimpan kedalam salah satu dari 6 register (A, B, C, D, Eatau F). Misalnya, kita akan melakukan perkalian (product) dua angka, satu di simpan di lokasi 2:3 sedangkan lainnya di lokasi 5:2, kemudian hasil perkalian tersebut dikembalikan lagi kelokasi 2:3.

1.Menggunakan Pendekatan RISC

Prosesor RISC hanya menggunakan instruksi-instruksi sederhana yang bisa dieksekusi dalam satu siklus. Dengan demikian, instruksi ‘MULT’ sebagaimana dijelaskan sebelumnya dibagi menjadi tiga instruksi yang berbeda, yaitu“LOAD”, yang digunakan untuk memindahkan data dari memori kedalam register, “PROD”, yang digunakan untuk melakukan operasi produk (perkalian) dua operan yang berada di dalam register (bukan yang ada di memori) dan “STORE”, yang digunakan untuk memindahkan data dari register kembali kememori. Berikut ini adalah urutan instruksi yang harus dieksekusi agar yang terjadi sama dengan instruksi “MULT” pada prosesor RISC (dalam 4 baris bahasa mesin):

LOAD A, 2:3

LOAD B, 5:2

PROD A, B

STORE 2:3, A

2.Menggunakan Pendekatan CISC

Tujuan utama dari arsitektur CISC adalah melaksanakan suatu perintah cukup dengan beberapa baris bahasa mesin sedikit mungkin. Hal ini bisa tercapai dengan cara membuat perangkat keras prosesor mampu memahami dan menjalankan beberapa rangkaian operasi.

Sebuah prosesor CISC sudah dilengkapi dengan sebuah instruksi khusus, yang diberi nama MULT. Saat dijalankan, instruksi akan membaca dua nilai dan menyimpannya ke 2 register yang berbeda, melakukan perkalian operan di unit eksekusi dan kemudian mengambalikan lagi hasilnya ke register yang benar. Jadi instruksi-nya cukup satu saja.

MULT 2:3, 5:2

CISC

- Penekanan pada perangkat keras (hardware)

- Termasuk instruksi kompleks multi-clock

- Memori-ke-memori: “LOAD” dan “STORE” saling bekerjasama

- Ukuran kode kecil, kecepatan rendah

- Transistor digunakan untuk menyimpan instruksi-instruksi kompleks

RISC

- Penekanan pada perangkat lunak (software)

- Single-clock, hanya sejumlah kecil instruksi

- Register ke register: “LOAD” dan “STORE” adalah instruksi - instruksi terpisah

- Ukuran kode besar, kecepatan (relatif) tinggi

- Transistor banyak dipakai untuk register memori

x86 & ARM

x86

Arsitektur x86 adalah rancangan Set Instruksi Komputer Kompleks (Complex Instruction Set Computer) dengan panjang instruksi yang bervariasi. Word disimpan dengan urutan endian-kecil. Kompatibilitas mundur menjadi motivasi terkuat dalam pengembangan arsitektur x86 (keputusan ini menjadi sangat penting dan sering dikritik, terutama oleh pesaing dari pendukung arsitektur prosesor lainnya, yang dibuat frustasi oleh sukses yang berkelanjutan dari arsitektur ini yang secara umum dipandang memilki banyak kelemahan). Prosesor-prosesor terkini dari x86 menerapkan beberapa langkah penerjemah (dekoder) “tambahan” untuk (saat eksekusi) memecah (sebagian besar) instruksi x86 kedalam potongan-potongan kecil instruksi (dikenal dengan “micro-ops”) yang selanjutnya dieksekusi oleh arsitektur setara dengan arsitektur RISC.

Bahasa rakitan dari x86 dibahas secara lebih terperinci di artikel Bahasa Rakitan x86.

1. Mode Real (Real Mode)

Intel 8086 dan 8088 dilengkapi dengan 14 16-bit register. Empat diantaranya (AX, BX, CX, DX) dirancang sebagai fungsi umum (general purpouse) (meskipun masing-masing juga memiliki fungsi khusus tambahan; misalnya hanya register CX yang dapat digunakan sebagai penghitung (counter) dalam instruksi loop). Setiap register dapat diakses sebagai dua byte (8-bit) terpisah (jadi byte-atas BX’s dapat diakses sebagai BH dan byte-bawah-nya sebagai BL). Selain itu, terdapat juga empat register segmen (CS, DS, SS dan ES). Register ini digunakan untuk membangun alamat memori. Ada juga dua register penunjuk (pointer) (SP yang menunjuk pada titik awal stack, dan BP yang dapat menunjuk pada titik manapun dalam stack atau memori). Ada dua register indeks (SI dan DI) yang dapat digunakan sebagai penunjuk dalam array. Dan terakhir, ada sebuah register penanda (register flag) yang terdapat didalamnya penanda-penanda seperti carry, overflow, zero dan lain-lain, dan juga sebuah penunjuk instruksi (instruction pointer – IP) yang menunjuk ke alamat instruksi yang sedang dieksekusi.

Dalam mode real, memori diakses secara tersegmentasi. Hal ini dilakukan dengan menggeser (shifting) alamat segmen 4 bit ke kiri dan menambah sebuah ofset untuk menghasilkan alamat akhir sepanjang 20-bit. Contohnya, jika DS berisi nilai A000h dan SI berisi nilai 5677h, DS:SI akan mengacu pada titik alamat real DS × 16 + SI = A5677h. Jadi jumlah total alamat memori yang dapat diakses dalam mode real adalah 220 byte, atau 1 MiB, jumlah yang sangat mengesankan di tahun 1978. Seluruh alamat memori terbagi dalam segmen dan ofset; dan setiap tipe akses (kode, data, atau stack) memiliki register segmen tertentu (untuk data register yang digunakan DS, untuk kode digunakan register CS, dan untuk stack digunakan SS). Untuk mengakses data, register segmen dapat secara langsung dipilih (dengan melakukan ubah-paksa (override) prefik segmen) dari empat register segmen yang tersedia.

Dengan aturan ini, dua pasang segmen/ofset yang berbeda bisa mengacu ke lokasi memori absolut yang sama. Jadi bila DS berisi A111h dan SI 4567h, DS:SI akan menunjuk ke alamat A56777h seperti di atas. Lebih lanjut, CS dan SS berperan vital bagi program agar berfungsi secara benar, sehingga hanya DS dan ES yang dapat dipakai untuk mengacu ke segmen data diluar program (atau lebih tepatnya, diluar segmen program yang sedang dieksekusi) atau stack. Skema ini, yang semula bertujuan mempertahankan kompatibilitas dengan Intel 8085, sering dikeluhkan oleh para programer (walaupun beberapa programer tidak terlalu mempedulikannya, dan popularitas x86 sebelum tahun-tahun mode proteksi diperkenalkan membuktikan bahwa hal ini bukan cacat yang sangat serius).

Selain itu, 8086 juga memiliki 64 KB alamat I/O 8-bit (atau 32 K-word dari 16-bit), dan satu 64 KB (satu segmen) stack di memori yang didukung oleh hardware (memakai register-register SS, SP, dan BP). Hanya word (2 byte) yang bisa di-push ke stack. Stack tumbuh ke bawah (ke arah alamat yang lebih rendah secara numerik), dengan ujung bawah diacu oleh SS:SP. Ada 256 interrupt yang dapat diaktifkan oleh hardware maupun software. Interrupt tersebut bisa bertingkat, memanfaatkan stack untuk menyimpan alamat balik.

CPU x86 32-bit yang modern masih mendukung real mode, bahkan memulai operasi pada real mode setelah reset. Kode real mode yang dijalankan pada prosesor-prosesor tersebut bisa memanfaatkan register 32-bit dan register segmen tambahan (FS dan GS) yang mulai tersedia sejak 80386.

2. Mode terproteksi 16-bit (16-bit protected mode)

Prosesor 80286 dapat menjalankan Operating System yang menggunakan Mode Real 16-bit prosesor 8086 tanpa perubahan pada OS, namun prosesor ini juga mempunyai mode lain, yaitu mode terproteksi. Mode terproteksi memungkinkan program untuk mengakses RAM yang berukuran 16MB, dan memiliki memori virtual hingga 1GB. Hal ini dimungkinkan karena mode terproteksi menggunakan register segmen untuk menyimpan index ke sebuah tabel segmen. Pada 80286, terdapat dua buah tabel segmen, yaitu tabel GDT dan tabel LDT, masing-masing dapat menyimpan hingga 8192 perinci segmen, tiap segment memberi akses untuk memori sebesar hingga 64KB. Tabel segmen ini menyimpan alamat dasar yang berukuran 24-bit, yang akan digunakan untuk menghitung alamat absolut dari memori yang akan digunakan. Selain itu, segmen-segmen ini dapat diberikan salah satu dari empat jenis level akses.

Walaupun dibuatnya prosesor ini merupakan pengembangan yang baik, prosesor ini sangat jarang digunakan karena mode terproteksi tidak dapat menjalankan program-program yang berjalan mode real yang sudah ada sebagai proses, karena program-program mode real sering mengakses perangkat keras secara langsung dan beberapa ada yang melakukan aritmatika segmen, sehingga tidak dapat dijalankan pada mode terproteksi.

ARM

Prosesor berasitektur ARM merupakan prosesor yang paling banyak digunakan dalam perangkat mobile saat ini. Desainnya yang sederhana, membuat prosesor ARM cocok untuk aplikasi berdaya rendah.

Bebeda dari Intel dan AMD yang memproduksi dan menjual prosesor rancangan mereka sendiri. ARM hanya menjual lisensi hak paten desain prosesor mereka kepada berbagai perusahaan manufaktur semikonduktor.

Lisensi arsitektur proseor ARM saat ini dimiliki oleh Alcatel, Atmel, Broadcom, Cirrus Logic, Digital Equipment Corporation, Freescale, Intel melalui DEC, LG, Marvell Technology Group, NEC, NVIDIA, NXP Semiconductors, OKI, Quallcomm, Samsung, Sharp, ST Microelectronics, Symbios Logic, Texas Instruments, VLSI Technology, Yamah dan ZiiLABS. Dalam situs resmi perusahaan, ARM mengklaim telah menjual 30 miliar unit prosesor dan lebih dari 16 juta prosesor terjual setiap harinya.

Pada awalnya, Advanced RISC Machines (ARM) yang didirikan pada tahun 1990 ini merupakan sebuah perusahaan patungan antara Acorn Computers, Apple Computer (sekarang Apple Inc), dan VLSI Technology. Pada tahun 1998, Advanced RISC Machines berganti nama menjadi ARM Holdings. Perusahaan ini fokus pada penelitan dan pengembangan desain arsitektur prosesor.

Arsitektur ARM menjadi dasar bagi sebagian besar central processing unit (CPU) di berbagai perangkat mobile. ARM mempunyai desain arsitektur Cortex seri M, R, A, hingga seri A57. Mereka juga memiliki desain arsitektur untuk graphics processing unit (GPU) bernama Mali.

Berikut daftar rancangan ARM dari awal hingga saat ini.

Arsitektur	Bit	Design ARM Holdings	Design dari Pihak ketiga
ARMv1	32/26	ARM1
ARMv2	32/26	ARM2, ARM3	Amber
ARMv3	32	ARM6, ARM7
ARMv4	32	ARM8	StrongARM, FA526
ARMv4T	32	ARM7TDMI, ARM9TDMI
ARMv5	32	ARM7EJ, ARM9E, ARM10E	XScale, FA626TE, Feroceon, PJ1/Mohawk
ARMv6	32	ARM11
ARMv6-M	32	ARM Cortex-M0, ARM Cortex-M0+, ARM Cortex-M1		Microcontroller
ARMv7-M	32	ARM Cortex-M3		Microcontroller
ARMv7E-M	32	ARM Cortex-M4		Microcontroller
ARMv7-R	32	ARM Cortex-R4, ARM Cortex-R5, ARM Cortex-R7		Real-Time
ARMv7-A	32	ARM Cortex-A5, ARM Cortex-A7, ARM Cortex-A8, ARM Cortex-A9, ARM Cortex-A12, ARM Cortex-A15	Krait, Scorpion, PJ4/Sheeva, Apple A6 /A6X (Swift)	Application
ARMv8-A	64	ARM Cortex-A53, ARM Cortex-A57	X-Gene, Denver, Apple A7 (Cyclone)	Application

Menurut data dari ARM Holding, arsitektur ARM menguasai 95 persen arsitektur prosesor smartphone, 35 persen televisi digital, serta 10 persen komputer mobile. Hampir semua tablet dan smartphone unggulan, baik yang berbasis Android, iOS, BlackBerry, hingga Windows Phone, memakai prosesor arsitektur ARM. Beberapa konsol game portabel, seperti Game Boy Advance, Nintendo DS, dan PlayStation Portable, memakai prosesor ARM.

ARM juga mengekspansi bisnisnya ke pasar komputer server. Pada Mei 2012, Dell mengumumkan Copper, server yang memakai prosesor Marvell dengan desain ARM.

Pada Oktober 2012, ARM juga mengumumkan prosesor 64-bit dari keluarga Cortex-A57 yang saat ini digunakan oleh iPhone 5s, iPad Air dan iPad Mini generasi kedua. Samsung juga telah membeli lisensi desain ARM 64-bit untuk smartphonenya yang akan dirilis di 2014.

Perbedaan Prosessor X86 dan ARM

Prosessor X86

Prosessor ARM

Arsitektur ARM merupakan arsitektur prosesor 32-bit RISC yang dikembangkan oleh ARM Limited. Dikenal sebagai Advanced RISC Machine dimana sebelumnya dikenal sebagai Acorn RISC Machine. Pada awalnya merupakan prosesor desktop yang sekarang didominasi oleh keluarga x86.

Desainnya yang sederhana membuat prosesor ARM cocok untuk aplikasi berdaya rendah.Prosesor ARM digunakan di berbagai bidang seperti elektronik umum, termasuk PDA, mobile phone, media player, music player, game console genggam, kalkulator dan periperal komputer seperti hard disk drive dan router.

prosesor yang menggunakan perintah sederhana misal diberi perintah menghitung 24 ARM akan mengartikan perintah 24 sebagai 2*2*2*2

prosesor RISC (ARM)cenderung memiliki transistor jauh lebih sedikit daripada prosesor CISC dengan transistor yang lebih sedikit itu berarti daya yang digunakan juga lebih kecil, lebih sedikit panas, dan ruang yang sangat kecil, sehingga sangat cocok untuk perangkat-perangkat kecil dengan kemepuan terbatas.

operasi floating point dan operasi pembagian tidak termasuk dalam mode pengalamatan prosessor RISC(ARM) operasi floating point dann operasi pembagian biasanya diturunkan untuk coprocessors.

Proyek Acorn RISC Machine resmi dimulai pada Oktober 1983. VLSI Technology, Inc dipilih sebagai mitra dalam memproduksi chip silikon dimana sebelumnya telah memproduksi ROM dan custom chip sebelumnya. Proses desain dipimpin oleh Wilson dan Furber, dengan tujuan utama latensi rendah (low-latency) pada penanganan input/output (interupsi) seperti pada prosesor MOS Technology 6502. Arsitektur 6502 memberikan pengembang mesin yang cepat dalam pengaksesan memory tanpa harus menggunakan perangkat direct access memory yang mahal. VLSI memproduksi chip ARM pertama kali pada 26 April 1985 yang berhasil bekerja dan dikenal sebagai ARM1. Dan disusul dengan ARM2 yang diproduksi pada tahun berikutnya dan terus berkembang.

Pada akhir 1980-an, Apple Computer dan VLSI Technology memulai kerja sama dengan Acorn untuk prosesor ARM berikutnya. Hasil kerja sama Apple-ARM menghasilkan ARM6 pada awal tahun 1992. Apple menggunakan ARM6 (ARM 610) sebagai prosesor pada PDA Apple Newton dan pada tahun 1994 Acorn menggunakan ARM6 pada komputer PC RISC. Pada frekuensi 233 MHz, prosesor ini hanya mengonsumsi daya sebesar 1 Watt dan versi berikutnya lebih kecil dari itu.
Arsitektur x86 adalah rancangan Set Instruksi Komputer Kompleks (Complex Instruction Set Computer) dengan panjang instruksi yang bervariasi. prosesor-prosesor awal dari keluarga arsitektur ini memiliki nomor model yang diakhiri dengan urutan angka “86″: prosesor 8086, 80186, 80286, 386, dan 486. Karena nomor tidak bisa dijadikan merek dagang, Intel akhirnya menggunakan kata Pentium untuk merek dagang processor generasi kelima mereka.

Arsitektur x86 saat ini mendominasi komputer desktop, komputer portabel, dan pasar server sederhana. Bisa menjalankan program windows karena memang Windows di program untuk beroprasi di lingkungan x86.

prosesor yang menggunakan perintah rumit misal diberi perintah menghitung 24×86 akan akan mengartikan 24 sebagai 2^4….

prosesor CISC(x86) memiliki transistor yang lebih banyak otomatis daya yang dibutuhkan lebih besar, dan tidak menutup kemungkinan prosesor yang memiliki banyak transistor akan lebih cepat panas,serta membutuhkan memeori yang mencukupi(besar) sehingga tidak cocok untuk perangkat-perangkat kecil

operasi floating point dan operasi pembagian termasuk dalam mode pengalamatan prosessor CISC(x86)

Arsitektur x86 pertama kali hadir melalui 8086 CPU pada tahun 1978; Intel 8086 adalah pengembangan dari mikroprosesor Intel 8080 (yang dibangun mengikuti arsitektur dari 4004 dan 8008), dan program bahasa rakitan dari 8080 dapat diterjemahkan secara mekanik ke program yang setara ke bahasa rakitan untuk 8086. Arsitektur ini diadaptasi (dengan versi yang lebih sederhana dari versi 8088) tiga tahun kemudian sebagai standar dari CPU pada IBM PC. Kehadiran platform PC secara luas membuat arsitektur x86 menjadi arsitektur CPU yang paling sukses selama ini. (Rancangan CPU lainnya yang sangat sukses, yang dibagun berdasarkan 8080 dan kompatible pada set-instruksi hingga pada tingkatan bahasa-mesin biner adalah arsitektur Zilog Z80.)

Arsitektur ini telah dua kali diperluas untuk mengakomodasi ukuran word yang lebih besar. Pada tahun 1985, Intel mengumumkan rancangan generasi 386 32-bit yang menggantikan rancangan generasi 286 16-bit. Arsitektur 32-bit ini dikenal dengan nama x86-32 atau IA-32 (singkatan dari Intel Architecture, 32-bit). Kemudian pada tahun 2003, AMD memperkenalkan Athlon 64, yang menerapkan secara lebih jauh pengembangan dari arsitektur ini menuju ke arsitektur 64-bit, dikenal dengan beberapa istilah x86-64, AMD64 (AMD), EM64T atau IA-32e (Intel), dan x64 (Microsoft).
